현대 엔지니어링 및 자동화 영역에서 토크의 정확한 측정은 자동차 엔진 및 산업 기계부터 로봇공학 및 항공우주 시스템에 이르기까지 광범위한 응용 분야에 매우 중요합니다. 홀 효과 센서는 토크 감지를 위한 안정적이고 효율적인 솔루션으로 등장하여 기존 방법에 비해 많은 이점을 제공합니다. 홀 효과 센서의 선도적인 공급업체로서 우리는 이러한 센서가 토크를 감지하고 다양한 응용 분야를 탐색하는 방법에 대한 원리를 탐구하게 되어 기쁘게 생각합니다.
홀 효과 이해
홀 효과 센서가 토크를 감지하는 방법을 이해하려면 먼저 홀 효과 자체의 기본 개념을 이해하는 것이 중요합니다. 1879년 에드윈 홀(Edwin Hall)이 발견한 홀 효과는 도체나 반도체를 자기장에 놓고 전류가 자기장에 수직으로 통과할 때 홀 전압이라고 알려진 전압 차이가 도체나 반도체에 생성되는 현상을 말합니다.
홀 전압은 자기장 강도, 도체를 통해 흐르는 전류 및 재료의 캐리어 밀도에 정비례합니다. 이 관계는 다음 방정식으로 표현될 수 있습니다.
[V_H = \frac{I \cdot B}{n \cdot e \cdot d}]
어디:
- (V_H)는 홀 전압입니다.
- (I)는 도체를 통해 흐르는 전류입니다.
- (B)는 자기장 강도
- (n)은 재료의 캐리어 밀도입니다.
- (e)는 기본 요금입니다.
- (d)는 도체의 두께이다.
홀 효과 센서를 사용한 토크 감지
토크 감지와 관련하여 홀 효과 센서는 일반적으로 토크를 자기장 변화로 변환하는 기계적 커플링 및 자기장 소스와 함께 사용됩니다. 토크 감지에 사용되는 홀 효과 센서에는 직접 및 간접의 두 가지 주요 유형이 있습니다.
직접 토크 감지
직접 토크 감지에는 회전 샤프트에 직접 연결된 자기장 소스에 근접하게 배치된 홀 효과 센서를 사용하는 것이 포함됩니다. 샤프트에 토크가 가해지면 샤프트에 변형이나 비틀림이 발생하고, 이로 인해 홀 효과 센서 근처의 자기장 강도나 방향이 변경됩니다. 그런 다음 센서는 자기장의 이러한 변화를 감지하고 이를 적용된 토크에 비례하는 전기 신호로 변환합니다.
직접 토크 감지에 대한 일반적인 접근 방식 중 하나는 영구 자석이 부착된 강자성 샤프트로 구성된 자기탄성 센서를 사용하는 것입니다. 샤프트에 토크가 가해지면 자기탄성 효과로 인해 샤프트의 자기 특성이 변하고 샤프트 주변의 자기장 세기도 변화합니다. 샤프트 근처에 배치된 홀 효과 센서는 자기장의 이러한 변화를 감지하고 적용된 토크를 측정할 수 있습니다.
간접 토크 감지
반면, 간접 토크 감지에는 홀 효과 센서를 사용하여 토크와 간접적으로 관련된 매개변수(예: 전류 전달 도체에 의해 생성된 자기장 또는 회전 부품의 각도 변위)를 측정하는 것이 포함됩니다.
간접 토크 감지의 한 가지 예는 홀 효과에 기반한 전류 센서를 사용하여 모터나 액추에이터를 통해 흐르는 전류를 측정하는 것입니다. 모터에서 생성된 토크는 모터 권선을 통해 흐르는 전류에 비례합니다. 다음과 같은 홀 효과 전류 센서를 사용하여 전류를 측정합니다.ACS759 ACS758XCB를 핀으로 대체하는 홀 효과 전류 IC 핀, 모터에 의해 생성된 토크를 추론할 수 있습니다.
간접 토크 감지의 또 다른 예는 홀 효과 센서를 사용하여 기어나 풀리와 같은 회전 구성 요소의 각도 변위를 측정하는 것입니다. 각도 변위를 측정하고 시스템의 기계적 특성을 파악함으로써 구성 요소에 적용되는 토크를 계산할 수 있습니다.
토크 감지를 위한 홀 효과 센서의 장점
홀 효과 센서는 기존의 토크 감지 방법에 비해 여러 가지 장점을 제공하므로 다양한 응용 분야에서 널리 사용됩니다. 주요 이점 중 일부는 다음과 같습니다.
- 비접촉식 측정:홀 효과 센서는 비접촉 장치입니다. 즉, 측정 중인 회전 샤프트나 구성 요소와 물리적인 접촉이 필요하지 않습니다. 이를 통해 기계식 커플링이나 슬립 링이 필요 없어 마모가 줄어들고 시스템의 신뢰성과 수명이 향상됩니다.
- 높은 정확도와 감도:홀 효과 센서는 토크 측정에서 높은 정확도와 감도를 제공하여 다양한 응용 분야에서 토크를 정밀하게 제어하고 모니터링할 수 있습니다.
- 넓은 작동 범위:홀 효과 센서는 광범위한 온도, 자기장 강도 및 회전 속도에서 작동할 수 있으므로 열악한 환경과 까다로운 응용 분야에 사용하기에 적합합니다.
- 빠른 응답 시간:홀 효과 센서는 응답 시간이 빠르기 때문에 토크 변화를 빠르고 정확하게 감지할 수 있습니다. 이는 실시간 토크 모니터링 및 제어가 필요한 응용 분야에서 특히 중요합니다.
- 낮은 전력 소비:홀 효과 센서는 일반적으로 매우 낮은 전력을 소비하므로 배터리 구동식 또는 에너지 효율적인 애플리케이션에 사용하기에 적합합니다.
토크 감지를 위한 홀 효과 센서의 응용
홀 효과 센서는 정확한 토크 측정이 필요한 광범위한 응용 분야에 사용됩니다. 일반적인 응용 프로그램 중 일부는 다음과 같습니다.
- 자동차 산업:홀 효과 센서는 토크를 측정하고 엔진 제어, 변속기 변속 및 트랙션 제어 시스템에 대한 피드백을 제공하기 위해 자동차 엔진, 변속기 및 드라이브트레인에 사용됩니다.
- 산업 기계:홀 효과 센서는 펌프, 압축기, 컨베이어와 같은 산업 기계에서 토크를 모니터링 및 제어하고 최적의 성능과 효율성을 보장하는 데 사용됩니다.
- 로봇공학 및 자동화:홀 효과 센서는 로봇 공학 및 자동화 시스템에서 토크를 측정하고 로봇 팔, 관절 및 액추에이터의 정밀한 제어를 위한 피드백을 제공하는 데 사용됩니다.
- 항공우주 산업:홀 효과 센서는 항공기 엔진, 비행 제어 시스템, 랜딩 기어 등 항공우주 응용 분야에서 토크를 측정하고 안전하고 안정적인 작동을 보장하는 데 사용됩니다.
- 재생 에너지 시스템:홀 효과 센서는 풍력 터빈, 태양광 추적기와 같은 재생 에너지 시스템에서 토크를 측정하고 시스템의 성능과 효율성을 최적화하는 데 사용됩니다.
결론
결론적으로 홀 효과 센서는 다양한 응용 분야에서 토크 감지를 위한 다재다능하고 안정적인 솔루션입니다. 홀 효과 원리를 활용하여 이러한 센서는 정확한 비접촉식 고성능 토크 측정을 제공할 수 있으므로 현대 엔지니어링 및 자동화 시스템의 필수 구성 요소가 됩니다.

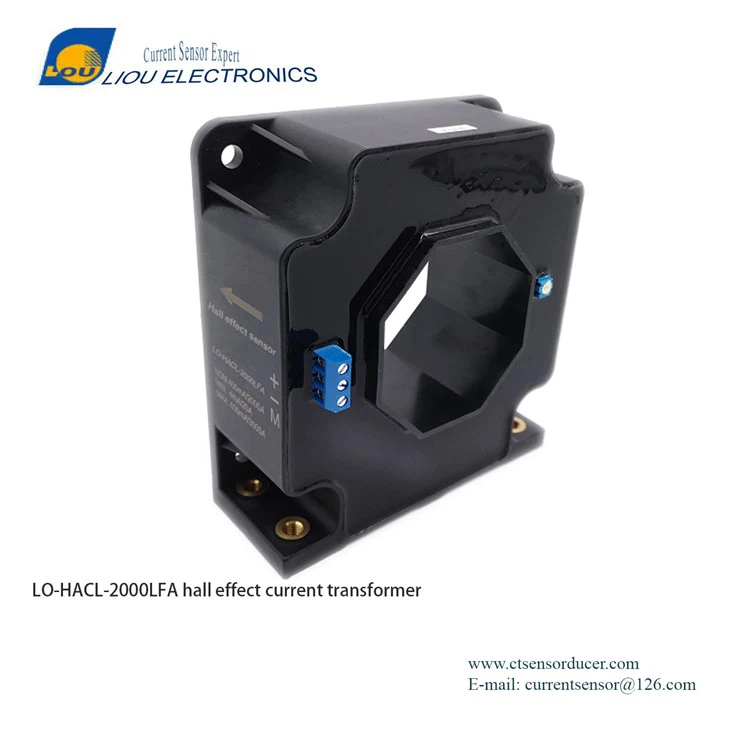

홀 효과 센서의 선도적인 공급업체로서 당사는 고객의 다양한 요구 사항을 충족하도록 설계된 광범위한 제품을 제공합니다. 우리의 제품은 다음과 같습니다ACS759 ACS758XCB를 핀으로 대체하는 홀 효과 전류 IC 핀,폐쇄 루프 홀 효과 전압 센서, 그리고고정밀 폐쇄 루프 홀 효과 전류 센서, 특히.
홀 효과 센서에 대해 자세히 알아보고 싶거나 토크 감지 애플리케이션에 대해 질문이 있는 경우 언제든지 당사에 문의하세요. 당사의 전문가 팀은 귀하의 특정 요구 사항에 적합한 솔루션을 찾는 데 도움을 드릴 준비가 되어 있습니다.
